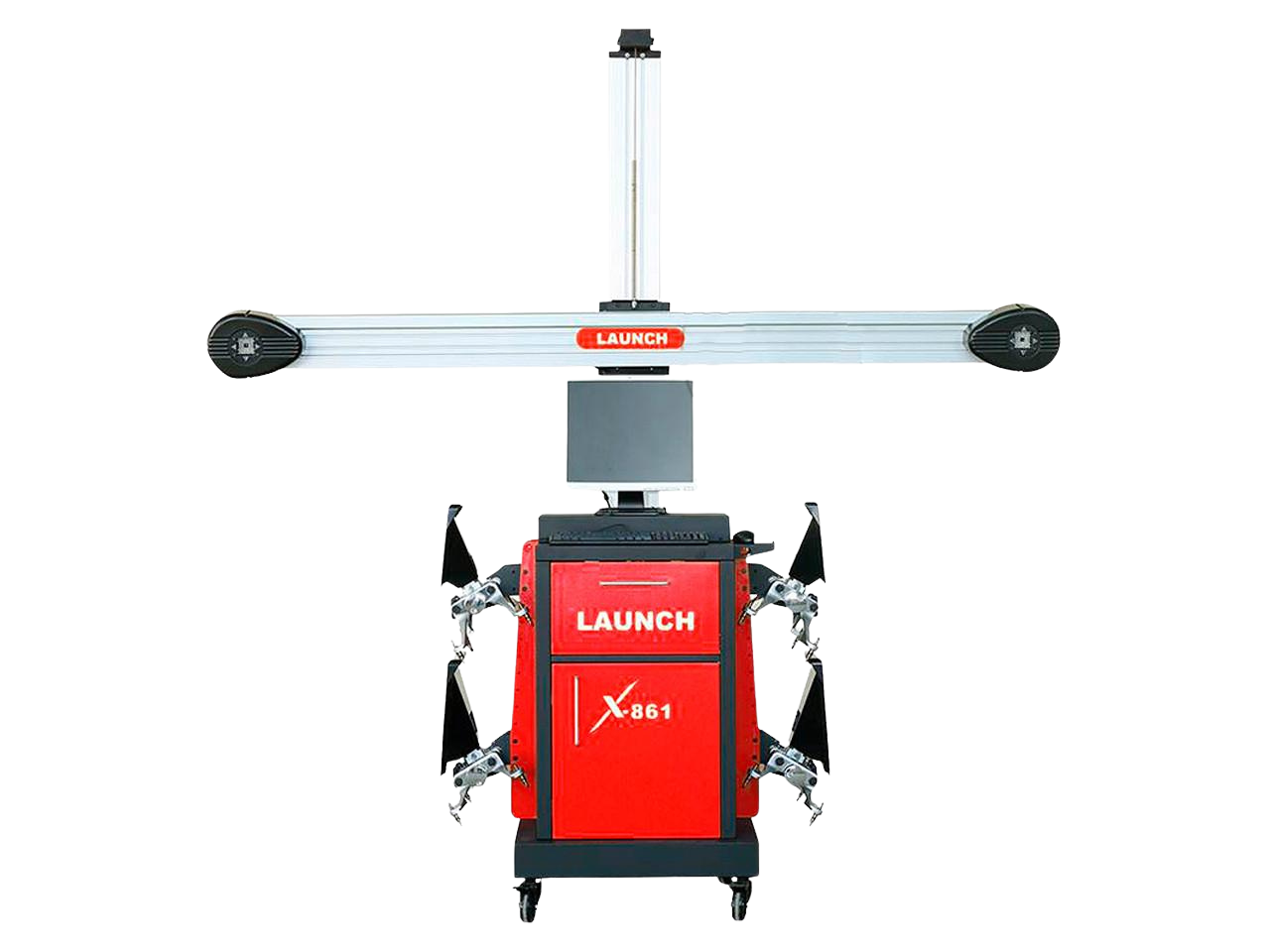

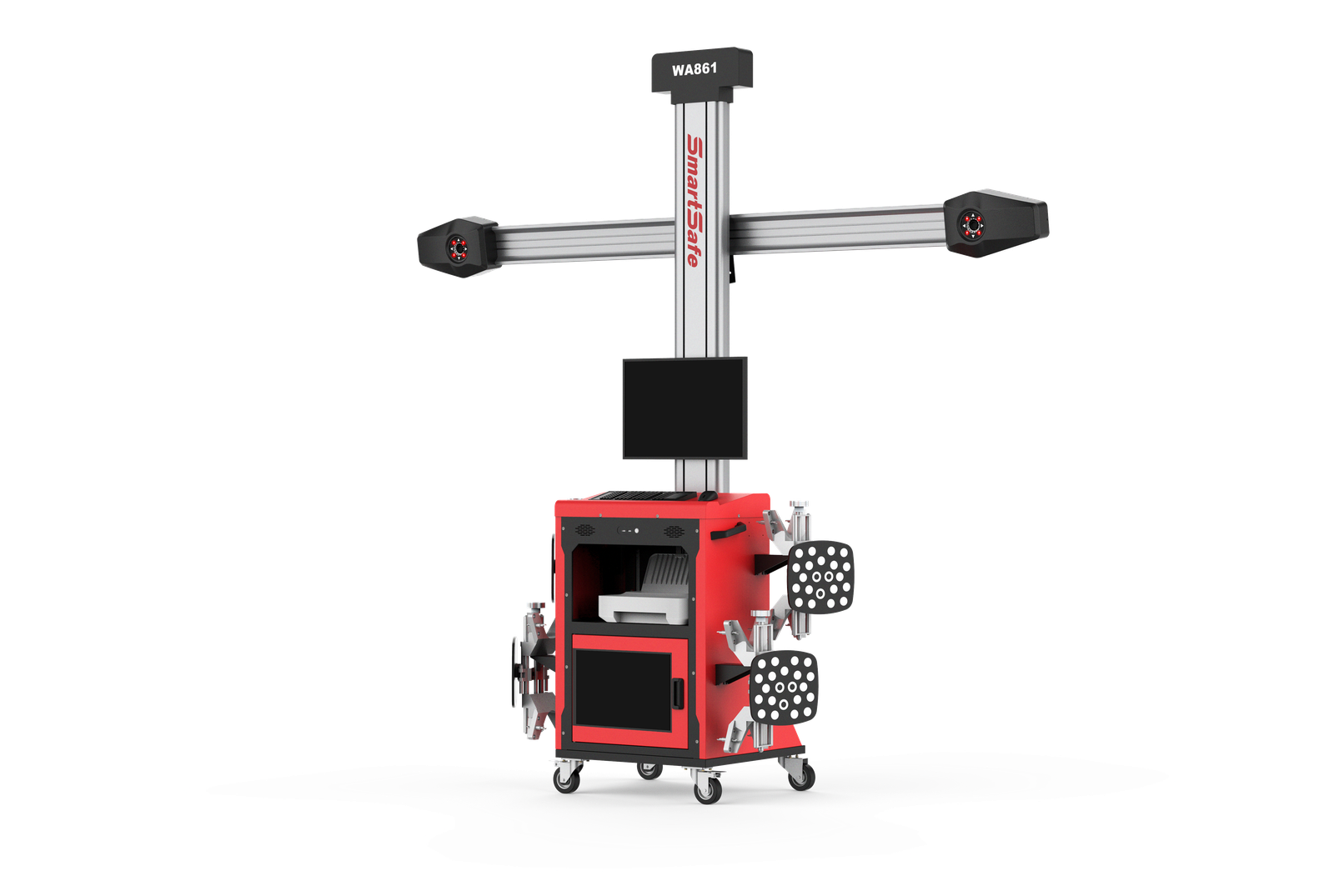

Smartsafe X-861 – Alineadora 3D

Alineadora 3D profesional basada en visión por computadora, con cámaras HD y targets pasivos para medir y ajustar geometría delantera y trasera. Incluye procedimientos guiados, almacenamiento de históricos y base de datos vehicular para trabajar en talleres modernos.

Consultar disponibilidad

Puntos destacados

Medición 3D mediante visión computarizada: cámaras HD + análisis de targets.
Targets pasivos (sin electrónica): mayor durabilidad y menos puntos de falla.
Procedimiento de prueba simplificado con indicaciones guiadas.
Gestión de clientes e historial de mediciones.
Sistema de ayuda en pantalla y reportes imprimibles.

Aplicaciones

Alineación completa delantera y trasera (servicio de neumáticos, suspensión y dirección).
Diagnóstico de tironeo, desgaste irregular de neumáticos, volante descentrado o vibraciones.
Medición antes/después de reparación de tren delantero, reemplazo de componentes o impactos.

Parámetros medidos

Toe (convergencia/divergencia) delantero y trasero.
Camber (caída) delantero y trasero.
Caster (avance) delantero.
SAI / Kingpin (inclinación del pivote).
Thrust Angle (ángulo de empuje).
Mediciones adicionales según procedimiento: wheelbase, tread, diagonal angle, etc.

Requisitos de instalación y uso

Instalación y operación por personal capacitado (alineación + uso básico de PC).
Evitar bloquear la línea de visión entre cámara y targets durante la medición.
Evitar humedad y luz solar directa/infrared sobre los targets.
Ambiente recomendado: 0–50 °C, humedad relativa ≤ 85%.
Plataforma/elevador: diferencia de altura frente/fondo < 2 mm.

Especificaciones técnicas

Alimentación: 1PH AC220V ±10% 50Hz / AC110V ±10% 60Hz.
Principio de trabajo: 2 cámaras HD + 4 targets (montados con clamps).
Rango (según manual): Toe-in 0~±20° | Camber 0~±20° | SAI/Kingpin 0~±20° | Caster 0~±20° | Thrust Angle 0~±5°.
Diámetro de llanta soportado (según manual): 10"–23".
Base de datos vehicular: +20.000 modelos (según manual), con posibilidad de agregar datos.

Incluye

Estructura principal: columna + viga (beam) con cámaras.
Gabinete / mueble.
Targets x4 + clamps x4.
Cables de comunicación (USB + alimentación entre PC y viga).
Platos giratorios (turntables) x2 (estándar).
Trabas y accesorios de movimiento (según kit).
Traba de volante (steering wheel holder).
Traba de pedal de freno (brake pedal depressor).

Notas

No abrir ni ajustar cámaras: vienen calibradas de fábrica; manipulación invalida garantía (según manual).
Targets y clamps son críticos: mantener limpios y sin deformaciones; limpiar con detergente neutro o etanol anhidro.
Si necesitás integrar con elevador/entorno específico del taller, definimos la configuración recomendada según espacio y flujo de trabajo.
