3D • Estacionaria

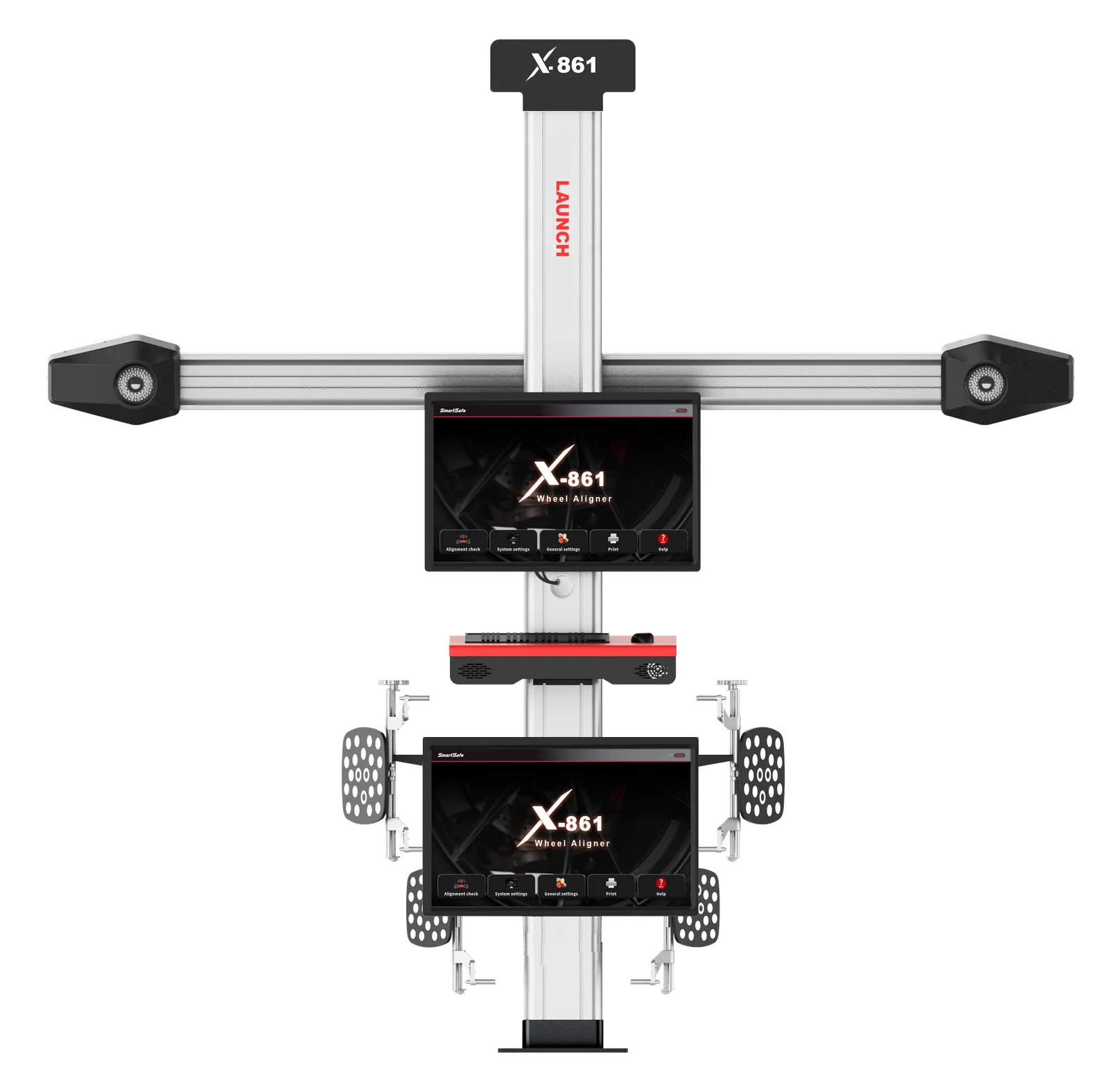

Smartsafe X-861 Lite – Alineadora 3D Estacionaria
Alineadora 3D estacionaria con ajuste manual de altura del beam, basada en visión computarizada y cámaras industriales de alta definición. Solución confiable y costo-efectiva para alineación profesional en talleres.
Puntos destacados
- Sistema 3D estacionario con ajuste manual de altura del beam.
- Cámaras industriales de alta definición.
- Targets pasivos sin electrónica: mayor durabilidad y menor mantenimiento.
- Compensación por rodado de 10–15 cm.
- Diseño clásico y costo-efectivo para talleres.
- Base de datos ampliada con más de 50.000 modelos de vehículos.
Aplicaciones
- Alineación delantera y trasera en autos.
- Servicios de neumáticos, suspensión y dirección.
- Diagnóstico de desgaste irregular, tironeo y volante descentrado.
- Uso diario en talleres con un puesto fijo de alineación.
Compatibilidad
- Compatible con elevadores de 4 columnas.
- Compatible con tijeras grandes.
- Compatible con fosas (trench).
- Configuración fija de puesto (no móvil).
Requisitos de instalación y uso
- Superficie estable y nivelada.
- Ajuste manual de altura según el elevador utilizado.
- Evitar luz infrarroja directa sobre los targets.
- Ambiente recomendado: 0–50 °C, humedad relativa ≤ 85%.
- Diferencia de altura del elevador frente/fondo < 2 mm.
Especificaciones técnicas
- Tecnología: alineación 3D por cámaras + targets pasivos.
- Resolución de cámara: industrial HD.
- Rango Toe: ±20° (precisión ±2').
- Rango Camber: ±20° (precisión ±2').
- Rango Caster: ±20° (precisión ±4').
- SAI / Kingpin: ±6'.
- Thrust Angle: ±2'.
- Wheel Track / Wheelbase: ±2 mm.
- Diámetro de llanta soportado: 10"–23".
- Alimentación: 1PH AC220V ±10% 50Hz / AC110V ±10% 60Hz.
Incluye
- Columna fija con ajuste manual de altura.
- Beam con cámaras 3D.
- Targets x4 con clamps x4.
- Platos giratorios (turntables) x2.
- Traba de volante.
- Traba de pedal de freno.
- Cables de alimentación y comunicación.
Notas
- X-861 Lite y WA861 Lite corresponden al mismo equipo.
- No cuenta con seguimiento automático del beam.
- Las cámaras vienen calibradas de fábrica y no requieren calibración en sitio.
- Ideal para talleres que priorizan simplicidad y costo contenido.
